真空パック材料

科拉斯会社は真空樹脂注入プロセス(VRIP)という工業技術を中国複合材料の生産分野に導入した会社です。 航空・宇宙、風力エネルギー、船舶およびスポーツ器材などの業界のお客様に真空パック工業技術の解決方案をご提供 いたします。

真空パックプロセス

真空パックプロセスはツーリングと真空パックの間で密封されるパフォームを真空状態にして、圧力をかけるプロセスです。製品を密実させ、繊維樹脂比率を高め、更に引張強さを高めます。



通常、真空パック成形プロセスは2種類に分けられます:

1.俗称はドライプロセス・真空パックプロセス(dry-laid)であり、真空樹脂注入プロセスを指します。 まずファイバードライを被せ、真空パックの保圧を行ってから、樹脂を注入します。

2.俗称はウェットプロセス・真空パックプロセス(wet-laid)、すなわち、まず浸透樹脂を含んでいる強化材料を被せ、 その後真空状態にします。

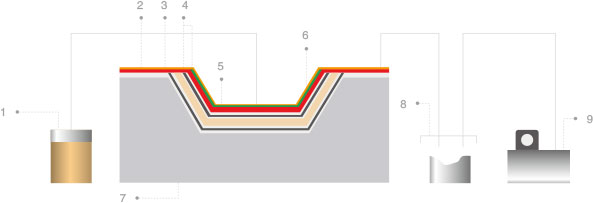

[ 真空樹脂注入プロセス(ドライプロセス dry-laid) ]

1.樹脂タンク

2.真空パックフィルム

3.ピールプライ

4.繊維強化材料

5.コア材

6.インフュージョン ・メッジュ

7.ツーリング

8.樹脂溜まり

9.真空ポンプ

[ プリプレグ成形プロセス(ウェットプロセス wet-laid) ]

1.密封テープ

2.離型剤

3.ブリーザー/ブリーダー

4.真空パックフィルム

5.リリースフィルム(穴付け/穴無し)

6.ピールプライ

7.ラミネート

8.真空管

9.クイックコネクター

10.真空弁

11.感圧性接着剤

[ 真空パック材料と設備 ]



製品種類 製品の規格とサイズ 厚さ μm 最大の幅 m お勧めの使用温度℃ 性能特徴
バギングフィルム SINOFILM150 65/75 8 150 ナイロン・ポリエステル共押出し
SINOFILM170 50/75 4.6 170 ナイロン
SINOFILM200 50/75 4.6 200 ナイロン
リリースフィル SINOLEASE101 25/30/40 1.5 120 ポリオレフィン、節約
SINOLEASE120B 25/30/40 1.56 120 ポリエチレン、節約
SINOLEASE150 30 1.5 150 ポリプロピレン、節約
製品の種類 製品の規格とサイズ 重量 g/㎡ お勧めの使用温度℃ 性能特徴
ピールプライ SINOPLYPE-60 60 230 ポリエステル、密織り、白
SINOPLYPE-85 85 230 ポリエステル、白+赤糸
SINOPLYPA6-60 60 230 ナイロン6、密織り、白
SINOPLYPA6-85 85 190 ナイロン6、白+赤糸
SINOPLYPA66-60 60 230 ナイロン66、 密織り、   白
SINOPLYPA66-85 85 230 ナイロン66、白+赤糸
SINOPLYPA66-85A 85 200 ナイロン66、片面粘着
SINOPLYPTFE 89 230 グラスファイバー 強化フッ素
ブリーザー/ブリーダー B150 150 190 ポリエステル
B250 250 190 ポリエステル
B340 340 190 ポリエステル
インフュージョン ・メッジュ GF100 100 125 押出、PP/PE、緑
GF230 230 125 押出、PP/PE、緑
GF250 250 125 押出、PP/PE、緑
SINOMESH145 145 120 織物、ポリエステル、緑、黒
SINOMESH160 160 120 織物、ポリエステル、緑、黒
製品の種類 製品の規格とサイズ 尺寸 お勧めの使用温度℃ 性能特徴
密封テープ JP120 3mm*12mm*7.5m 120 黒、節約型
JP150Y/W 3mm*12mm*7.5m 150 黄色、白
JP180 3mm*12mm*7.5m 180 中温、硬化炉、オートクレーブ
JP210 3mm*12mm*7.5m 210 高温、硬化炉、オートクレーブ
JP230 3mm*12mm*7.5m 230 超高温、硬化炉、オートクレーブ
クイックコネクター SINOCON200 1/4" 200 鋳鉄
SINOVAL501A 1/4" 200 アルミニウム
SINOVAL502C 1/4" 260 カーボンスチール
SINOVAL506S 1/4" 260 ステンレス
製品の種類 製品の規格とサイズ 厚さ μm お勧めの使用温度℃ 性能特徴
感圧性接着剤 SINOTAPE2 60 200 緑、PET シリコン粘着
TOOLEASE005-2 230 260 グラスファイバー強化フッ素粘着
製品の種類 製品の規格とサイズ ID*ODmm お勧めの使用温度℃ 性能特徴
樹脂チューブ TUBE10-12 10*12 120 ポリエステル
TUBE12-14 12*14 120 ポリエステル
TUBE12-16 12*16 120 ポリエステル
スパイラルチューブ SPIRALTUBE10-12 10*12 120 ポリエステル
SPIRALTUBE12-14 12*14 120 ポリエステル
